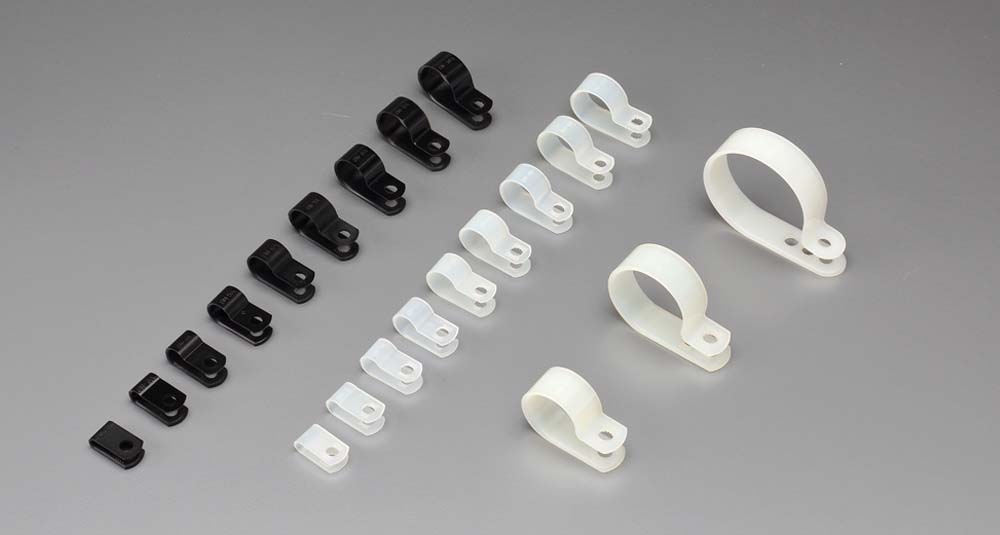

ナイロンクリップ
使用方法
特長
- ナイロン66（UL規格94V-2）製の一体成型品で、特に耐蝕性、耐油性にすぐれています。
- 金属製のクリップの30％の軽さです。

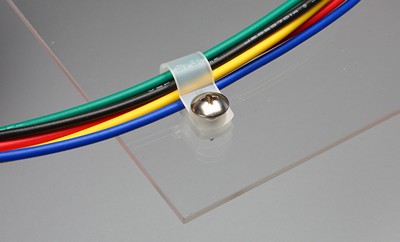

- 電線固定が美しくでき、商品価値を高めます。
- 電線の被覆に傷がつきません。
- 耐候・耐熱性タイプは紫外線の影響を受けやすい屋外や高温条件下においての使用に適します。
仕様
固定時の内径・寸法
a〜nは上記仕様図面の寸法（mm）
| 型番 | 図番 | 外穴
（mm) | 中穴
（mm) | 内穴
（mm) |
| SN-2A | SN-2A-B | 1 | 2.5 | – | – |
| SN-3A | SN-3A-B | 1 | 4.6 | – | – |
| SN-4A | SN-4A-B | 2 | 5.6 | – | – |
| SN-5A | SN-5A-B | 2 | 7.4 | – | – |
| SN-6A | SN-6A-B | 2 | 9.5 | – | – |
| SN-7A | SN-7A-B | 2 | 10.5 | – | – |
| SN-8A | SN-8A-B | 2 | 11.5 | – | – |
| SN-9A | SN-9A-B | 2 | 13.0 | – | – |
| SN-10A | SN-10A-B | 2 | 13.5 | – | – |
| SN-11A | – | 2 | 16.8 | – | – |
| SN-12A | – | 2 | 17.8 | – | – |
| SN-13A | – | 2 | 20.8 | – | – |
| SN-14A | – | 3 | 21.3 | 18.5 | – |
| SN-16A | – | 3 | 24.4 | 22.3 | – |
| SN-18A | – | 3 | 26.7 | 24.1 | – |
| SN-24A | – | 4 | 37.3 | 35.0 | 31.2 |
| SN-32A | – | 4 | 48.8 | 46.2 | 43.7 |
| 型番 | 図番 | φa | φb | c | d |
| SN-2A | SN-2A-B | 1 | 3.3 | 4.4 | 9.5 | – |
| SN-3A | SN-3A-B | 1 | 5.3 | 4.4 | 10.3 | – |
| SN-4A | SN-4A-B | 2 | 6.8 | 4.4 | 11.1 | – |
| SN-5A | SN-5A-B | 2 | 8.4 | 4.4 | 11.9 | – |
| SN-6A | SN-6A-B | 2 | 10.6 | 4.4 | 12.7 | – |
| SN-7A | SN-7A-B | 2 | 12.2 | 4.4 | 13.5 | – |
| SN-8A | SN-8A-B | 2 | 13.2 | 4.4 | 14.3 | – |
| SN-9A | SN-9A-B | 2 | 15.2 | 4.4 | 15.1 | – |
| SN-10A | SN-10A-B | 2 | 16.0 | 4.4 | 15.9 | – |
| SN-11A | – | 2 | 19.0 | 5.1 | 17.5 | – |
| SN-12A | – | 2 | 19.8 | 5.1 | 18.2 | – |
| SN-13A | – | 2 | 22.1 | 5.1 | 19.0 | – |
| SN-14A | – | 3 | 22.9 | 5.1 | 19.8 | 11.9 |
| SN-16A | – | 3 | 26.9 | 5.1 | 21.4 | 13.5 |
| SN-18A | – | 3 | 29.2 | 5.1 | 23.0 | 15.1 |
| SN-24A | – | 4 | 39.4 | 5.1 | 27.6 | 19.8 |
| SN-32A | – | 4 | 52.1 | 5.1 | 34.1 | 24.6 |
| 型番 | 図番 | e | f | g | h | n |
| SN-2A | SN-2A-B | 1 | – | 4.8 | 3.2 | 1.1 | 9.5 |
| SN-3A | SN-3A-B | 1 | – | 4.8 | 4.8 | 1.1 | 9.5 |
| SN-4A | SN-4A-B | 2 | – | 4.8 | 4.8 | 1.1 | 9.5 |
| SN-5A | SN-5A-B | 2 | – | 4.8 | 4.8 | 1.1 | 9.5 |
| SN-6A | SN-6A-B | 2 | – | 4.8 | 6.4 | 1.1 | 9.5 |
| SN-7A | SN-7A-B | 2 | – | 4.8 | 6.4 | 1.1 | 9.5 |
| SN-8A | SN-8A-B | 2 | – | 4.8 | 6.4 | 1.1 | 9.5 |
| SN-9A | SN-9A-B | 2 | – | 4.8 | 6.4 | 1.1 | 9.5 |
| SN-10A | SN-10A-B | 2 | – | 4.8 | 6.4 | 1.1 | 9.5 |
| SN-11A | – | 2 | – | 6.4 | 7.9 | 1.8 | 12.7 |
| SN-12A | – | 2 | – | 6.4 | 7.9 | 1.8 | 12.7 |
| SN-13A | – | 2 | – | 6.4 | 7.9 | 1.8 | 12.7 |
| SN-14A | – | 3 | – | 6.4 | 7.9 | 1.8 | 12.7 |
| SN-16A | – | 3 | – | 6.4 | 7.9 | 1.8 | 12.7 |
| SN-18A | – | 3 | – | 6.4 | 7.9 | 1.8 | 12.7 |
| SN-24A | – | 4 | 11.9 | 6.3 | 9.5 | 1.8 | 12.7 |
| SN-32A | – | 4 | 13.5 | 6.3 | 9.5 | 1.8 | 12.7 |
| 型番 | 図番 | 包装単位
（個／袋） |
| SN-2A | SN-2A-B | 1 | 100 |
| SN-3A | SN-3A-B | 1 | 100 |
| SN-4A | SN-4A-B | 2 | 100 |
| SN-5A | SN-5A-B | 2 | 100 |
| SN-6A | SN-6A-B | 2 | 100 |
| SN-7A | SN-7A-B | 2 | 100 |
| SN-8A | SN-8A-B | 2 | 100 |
| SN-9A | SN-9A-B | 2 | 100 |
| SN-10A | SN-10A-B | 2 | 100 |
| SN-11A | – | 2 | 100 |
| SN-12A | – | 2 | 100 |
| SN-13A | – | 2 | 100 |
| SN-14A | – | 3 | 100 |
| SN-16A | – | 3 | 100 |
| SN-18A | – | 3 | 100 |
| SN-24A | – | 4 | 50 |
| SN-32A | – | 4 | 25 |
- 当社の製品は改良のため、予告なく仕様並びに寸法を変更することがあります。
